网线水晶头接线顺序标准图解教程

在家庭宽带网络安装过程中，水晶头的正确制作是保障网络畅通的重要环节。标准RJ45水晶头内部包含八芯线缆，按照国际通用规范进行线序排列，才能实现稳定高效的数据传输。以下将详细解析双绞线接头的标准化制作流程。

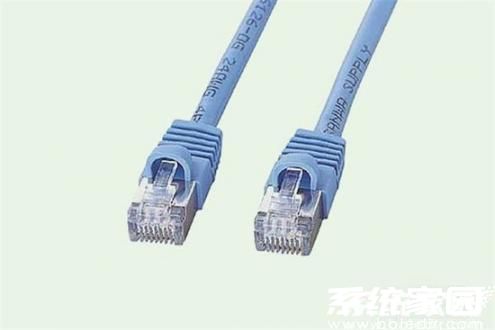

标准网络水晶头接线规范

专业制作流程详解：

1、使用专业剥线工具在距线缆顶端约2厘米处环切外被层，注意控制切割深度避免损伤内部双绞线。剥离后可见四组双绞线芯，每组由纯色线与其对应的白底条纹线组成。

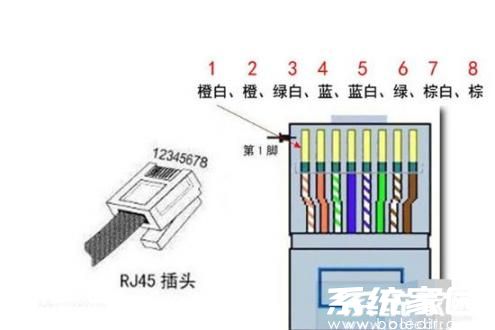

2、将解绞后的线芯按T568B国际标准展开排列：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。此排列方式需保持线芯平直无交叉，使用斜口钳将线头修剪至1.2厘米等长，确保截面整齐。

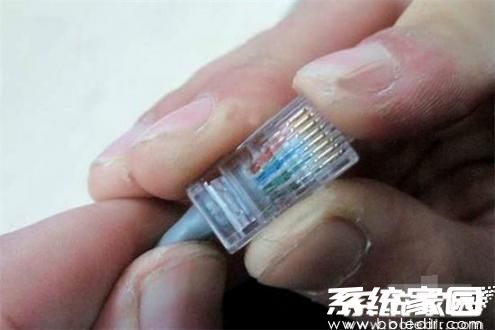

3、将理线板平贴水晶头插槽，金属触点面朝下平稳推入线芯。需确认所有线芯完全抵达顶端透明护套处，此时从水晶头前端观察应可见八根线芯的完整横截面。

4、将装配完成的水晶头置入压线钳8P卡槽，双手均匀施压直至听到清脆的"咔嗒"声。此过程会使铜制刀片刺破线芯绝缘层与导体形成可靠连接，压接后需检查各触点是否完全下压到位。

5、另一端水晶头重复相同制作工序，建议两端均采用T568B标准以保证直通线功能。完成制作后可使用网络测线仪进行通路检测，观察八组指示灯是否依次同步闪烁。

注意事项：双绞线的绞合度直接影响抗干扰性能，解绞长度不宜超过1.3厘米。百兆网络实际仅使用1/2/3/6四芯传输，但千兆网络需八芯全通。水晶头金属触点应呈现均匀下压状态，避免单侧翘起导致接触不良。建议选用带护套水晶头以增强接头耐用性，线缆弯曲半径需大于线径四倍以保证信号完整性。
